Descripción

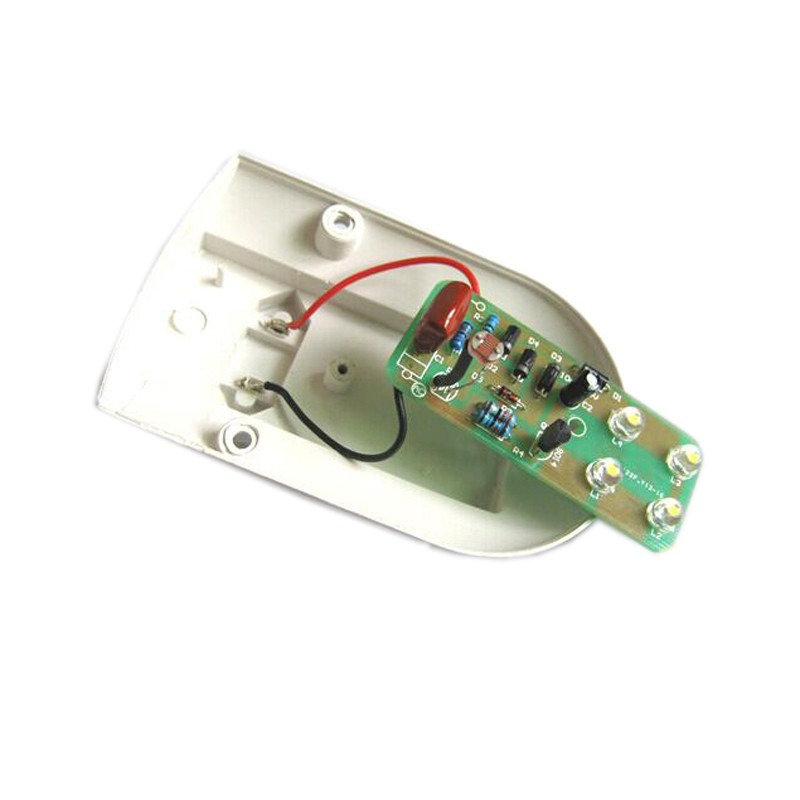

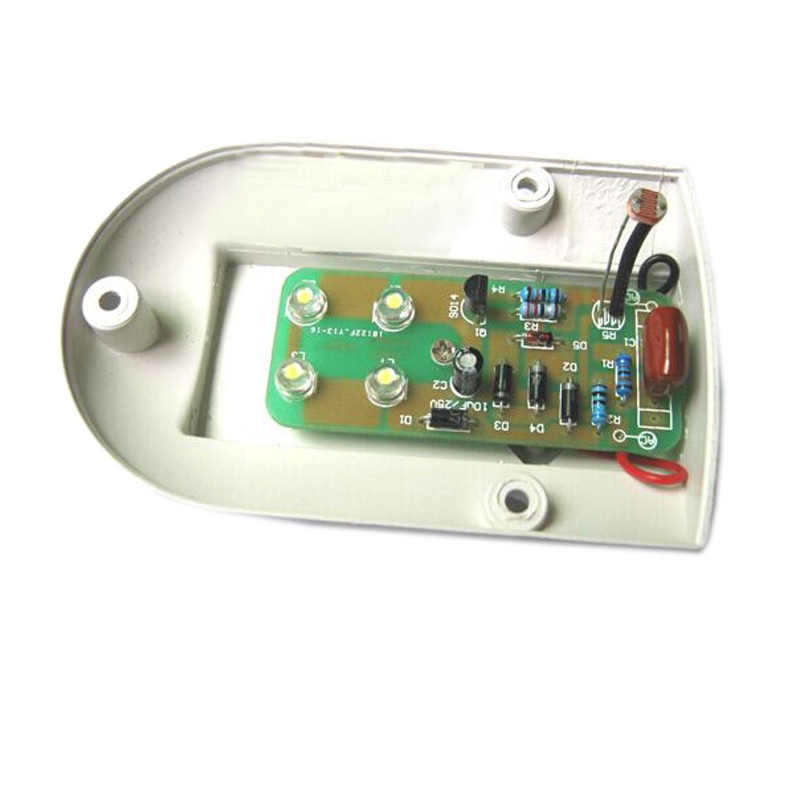

R1, C1 constituye un circuito Buck RC (buck no aislado), limitador R2; D1 ~ D4 constituye un circuito rectificador de puente, voltaje D5 estable a 24V; regulador de conmutación LED de carga Q1 (L1 ~ L4), filtrado C2.
Cuando la luz del día es fuerte, resistencia sensible R5 estado de baja resistencia, entonces Q1 voltaje básico de aproximadamente 0V, Q1 apagado, el LED no se ilumina.
Luz de noche atenuada, resistencia sensible a la luz R5 estado de alta impedancia, voltaje de 24V se aplica a la base de Q1 a través de R4, Q1 se enciende, luz LED.
Luz Nocturna pequeña LED CON control de luz con-l, control de la intensidad luminosa del LED a través de la resistencia fotosensible que induce la fuerza de la luz ambiental, se apaga automáticamente durante el día y se abre automáticamente por la noche.
